闭式膨胀水系统解决方案

不正确的设定补水压力,将影响水系统的正常运行,如果系统的水量不足,大量的空气将直接威胁水泵及主机的运行,严重时会导致整个空调系统发生故障。


用户基本情况

目前出于节能和运行可靠性的要求,中央空调系统基本采用闭式膨胀水系统,对于闭式膨胀水系统有两种形式,一种是使用开式膨胀水箱,要放在水系统的最高处,通过浮球阀控制膨胀水箱的液位来补水及泄水。

另外一种是使用压力式膨胀水箱,可以放在水系统的任意处,通常放在回水端,不影响建筑物的美观,通过自动补水装置根据系统内的压力自动补水,超压时通过泄压阀(安全阀)泄压。对于中小型空调系统通常采用自动补水阀进行定压补水,这样控制简单,成本低,安装方便,这也是广泛采用的一种补水方式。但是不正确的补水压力将可能导致水系统不能补水,系统内有大量的空气,直接导致水泵气蚀,水流量不足,严重时导致换热器结。


传统自动补水阀在闭式膨胀水系统的弊端

通常不带压力设定开度的自动补水阀,用户现场无法设定补水压力,经常导致补水压力设置不正确,造成无法正常补水,水系统内存在大量空气,严重威胁主机的运行,直接导致主机的故障,因无法确定责任者,只有设备厂商承担设备故障的责任。

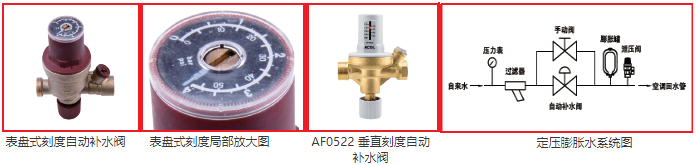

带表盘式压力设定刻度的自动补水阀,由于刻度值表盘容易误操作,造成指针指示的是错误的压力设定值,因误导用户造成的后果比没有刻度的还严重。


垂直刻度可视调节自动补水阀在闭式膨胀水系统的优点

具有垂直压力刻度值显示,现场可以根据自来水的压力及安装补水阀处管道静压自由设定补水压力,通常设定值要小于自来水压力,大于安装点静压才能正常补水,由于采用垂直刻度,用户只有唯一调整处,不会产生误动作,用户设定指示的刻度值也就是补水压力。

防呆设计,用户设定好的补水压力,即使全部拆开自动补水阀再重新装上,压力设定值也不会改变,而表盘式刻度必须由厂家通过专业仪器标定才能恢复到用户的设定值。

国家专利,世界首创,经过众多空调厂商验证的优于国外进口的产品。


垂直刻度可视调节自动补水闭式膨胀水系统解决方案应用情况

此解决方案2005 年一经推出,立即受到世界著名中央空调厂商的欢迎,补水压力可以根据现场情况由用户自行掌控,减少了系统水量不足产生的种种问题,降低了空调设备的故障率。目前在地源热泵、风冷热泵、采暖和热水领域得到广泛应用。

自动补水阀配合不锈钢法兰膨胀罐(不生锈)及泄压阀组成一套完整的解决方案,也是压力式膨胀水系统不可缺少的三大部件。
