小型冷水机换热器冻坏的现象非常普遍,我们提出的解决方案通过合理匹配压差式流量开关,可彻底解决因水流量原因导致的换热器冻坏。
用户基本情况
▶ 户式风冷冷水机组及小型水- 水冷水机组往往使用在家庭、店铺及小型楼宇。
▶ 没有专门的维护管理人员,用户非常在意运行费用,空调机组也不会做定期维护保养。
▶ 使用人员不具备专业知识,基本是简单的开关机操作。
出现任何问题往往电话求助空调厂商维修人员,有时候厂家维修人员会跑冤枉路,也会产生一些不必要的费用。
针对客户的实际使用情况,满足客户的需要
▶ 我们除设计冷水机组的管路部件不生锈外,机组外的水管也必须使用不生锈的管材,这样可以减少用户水管路的维护。
▶ 这就要求机组的水流开关在用户操作时能在水流减少时正确的起到保护机组的作用,而不能因为水管路中有空气使水流开关误动作而故障报警,每一次故障报警将会给用户不好的体验,同时也可能增加厂家的检测和维修费用。
▶ 厂商不仅仅对冷水机组质量负责,更要对整个空调系统质量负责,用户要求的是整个空调系统节能,不单单是冷水机组节能。
在小型冷水机组中使用传统靶式水流开关的弊端
▶ 在现场安装时受安装人员的技术水平限制和水管管径的影响,小管径容易卡住,一次安装不成功率超过60%。

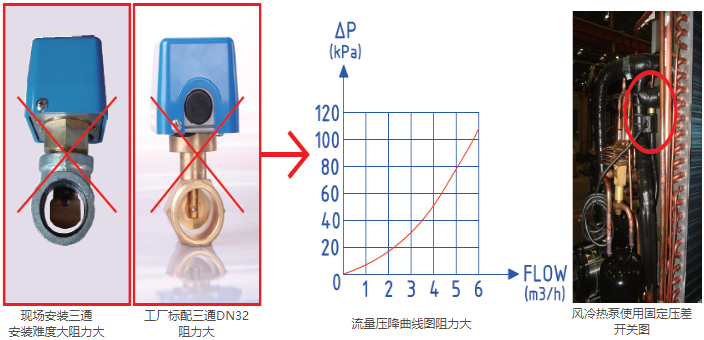

▶ 对水系统产生3 ~ 5 米水柱压降,提供给客户的有效扬程减少了,致使冷水机组的水流量减少,冷水机组的运行能效也大幅下降,水泵能耗增加5 ~ 10%,对用户和社会都是无谓的能源浪费。
▶ 无法精确控制流量,没有明确的动作和复位流量,即使工厂装备好三通并调整好的流量设定值,因流量开关内部波纹管受现场静压影响,流量设定值将发生较大的偏移。现场如出现靶流开关不能打开,经常在不检查原因的情况下被安装调试人员调整到水流开关闭合而失效。
▶ 容易误动作,由于水管路中空气未排尽时,其形成的气泡冲击靶片,造成流速的变化,水流开关动作复位频繁,如未在控制回路中设置延时时间,容易造成主机频繁启停,如设置延时时间,将可能造成确实无水流时压缩机仍然持续运行,将可能导致蒸发器结冰冻坏。
在小型冷水机中使用WFS10系列压差式流量开关的优点

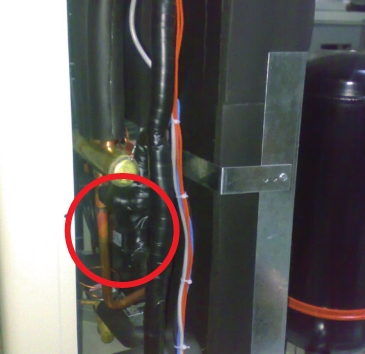

▶ 由工厂安装在机组内,工厂掌控冷水机组最重要的保护部件的安装质量,从换热器两端取压安装更容易。
▶ 对水管路不产生任何压降,不消耗水泵的任何扬程,用户得到的有效扬程增加了,机组的水流量有保障,机组运行效率也提高了,机组发生故障的机会减少了,也更加节能。
▶ 压差式流量开关经过工厂与换热器的精准匹配,有精确的动作和复位流量,用户现场不能更改设定值,工厂的设定值得到了保护,厂家据此可以判定机组的水流量是否满足要求,以前厂家在现场无法测量水流量,现在可以基本判定是否满足机组运行的最低流量。精确的动作流量保护值可以防止流量过低时机组出水温度过低导致换热器结冰。
▶ 即使水管路中有空气也不会产生误动作,它的每一次动作都是真实可靠,控制系统可以不做任何延时处理,避免真正出现水流不足时由于延迟停止压缩机造成的换热器冻坏。
小型冷水机换热器防冻解决方案应用情况
▶ 自从2002 年在全国推出此解决方案,方案中除压差式流量开关以外,还有其它的内容,我们在全国培训空调制造厂设计工程师超过上百场,协助他们采用此方案改进设计。目前超过30 万台冷水机组采用此解决方案,直接减少故障损失超亿元,节能效果也十分显著。
▶ 目前,全国超过100 多家中央空调品牌采用我们的解决方案,空调机组换热器的冻坏率也都由百分之几下降到千分之几,我们产品本身的故障率低于万分之几。目前已经得到包括世界级中央空调品牌十多年的广泛验证,是小型中央空调最为可靠的换热器防冻解决方案。
