中大冷水机换热器防冻解决方案

中大型冷水机组更多地考虑水流开关的可靠性,不能有误动作,降低对客户直管段的要求,适应客观安装条件的能力。


用户基本情况

中大型冷水机组往往使用在工厂及商业楼宇。

出于经济考虑,空调冷水机房面积有限

有专门的维护管理人员,空调机组会做定期维护保养。

要求空调系统节能运行,老的系统也会进行节能改造。

使用人员具备一定的专业知识,可以进行简单的故障排除。

对空调系统的可靠性要求较高,特别是电子厂通常全天24小时运行,一旦空调设备发生故障造成停产,损失很大。


针对客户的实际使用情况,满足客户的需要

有限的空调机房面积直接影响管路的走向,没有足够的直管段满足传统靶流开关的安装要求,因此要考虑其它类型的水流开关,最好对直管段无要求。

水流开关的可靠性要高,不能有误动作。因为误动作对厂家和客户的损失巨大,每次服务产生的费用远远超过水流开关本身的价格。

用户对部分负荷的节能提出更高的要求,整个空调系统有可能采用一次泵变流量系统或冰蓄冷系统。因此我们要充分考虑客户应用的可能情况,选择合适的水流保护形式来适应这种应用。

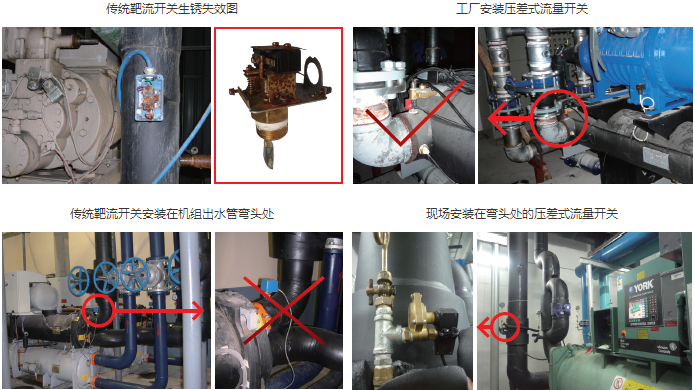

在中大型冷水机组中使用传统靶式水流开关的弊端

靶流开关安装需要较长的直管段,一般冷水机房的水管路无法满足要求,如果安装在弯头或阀门处,靶流开关容易失效,如果工厂将其安装在机组换热器出口,虽然用户现场接管不满足直管段要求,工厂仍然要承担责任,虽然减少了用户现场安装的麻烦,但不考虑现场的情况,只能是自己给自己找麻烦

靶流开关内部有波纹管,承压一般不超过10bar,对于大型楼宇承压不能满足要求。

靶流开关不能应用于0℃以下的(低温冰蓄冷)场合,因为电器盒内的凝结水会结成冰,导致靶片不能移动

靶片长期受水流冲击,容易疲劳失去弹性或靶片直接断裂

靶流开关在一次泵变流量中,由于低流量的流速不稳定,靶流开关无法正常工作。

容易误动作,通常在控制回路中设置延时时间,但可能造成系统确实无水流时压缩机仍然持续运行,而可能导致蒸发器结冰冻坏。


在中大型冷水机组中使用WFS10/11 压差式流量开关的优点

压差式流量开关不要求直管段,只需要从换热器的进出口取压即可,可在工厂安装或现场由客户安装。

压差式流量开关的承压通常为20bar,能满足大型楼宇的使用要求。

可使用在低温场合,经过处理可以使用在低达-80℃的温度。

压差式流量开关因为从管道取压,没有水流的直接冲击,没有疲劳失效的问题,可靠性极高。

压差式流量开关可以设置将一次泵变流量冷水机组允许的最低流量设为保护值,这样既保证了用户在低流量下正常使用,给用户更多的灵活性,同时又在超出机组允许的范围得到有效保护。

即使水管路中有空气也不会产生误动作,它的每一次动作都是真实可靠,控制系统可以不做任何延时处理,避免真正出现水流不足时由于延迟停止压缩机造成的换热器冻坏。


中大型冷水机水流保护解决方案应用情况

我们过去一直关注小型冷水机组的水流保护解决方案,2004 年首次推出的中大型冷水机水流保护解决方案,目前已经有超过5 万台螺杆机及离心机采用我们的水流保护解决方案,这些品牌涵盖世界一流品牌及国内一线品牌。经过多年现场验证,该方案不论是客户安装还是工厂安装都不影响其优异的性能。

目前该方案已经成为众多电子厂及芯片厂(英特尔、中芯国际、台积电)指定的水流保护方案,我们每年还为国内超过千台冷水机组将原来的靶流开关更换为我们的压差式水流保护方案,过去每年要检修靶流开关的靶片,现在这些维护事项都没有了,可以节约维修费用及减少空调停机损失。
