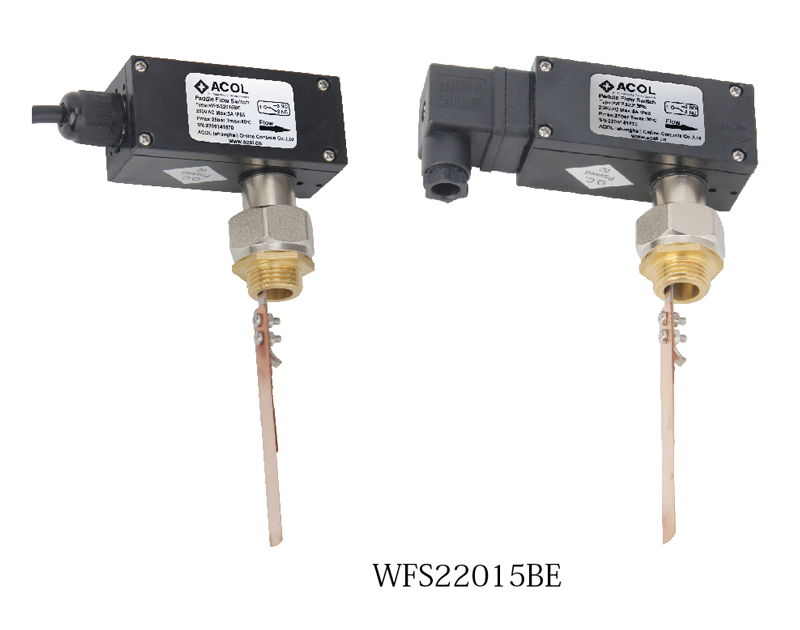

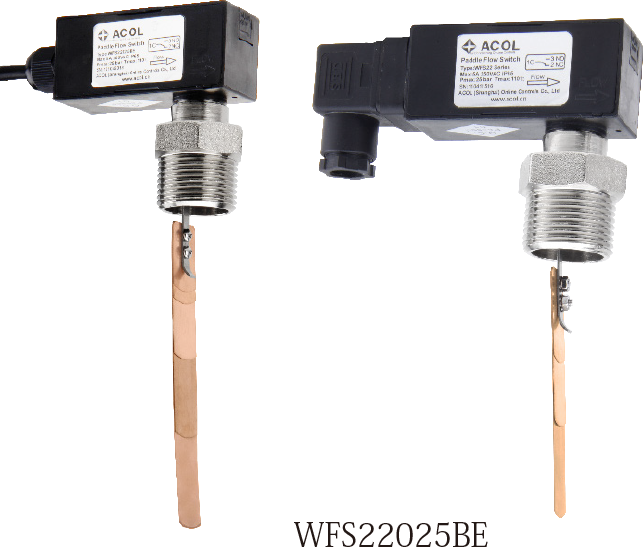

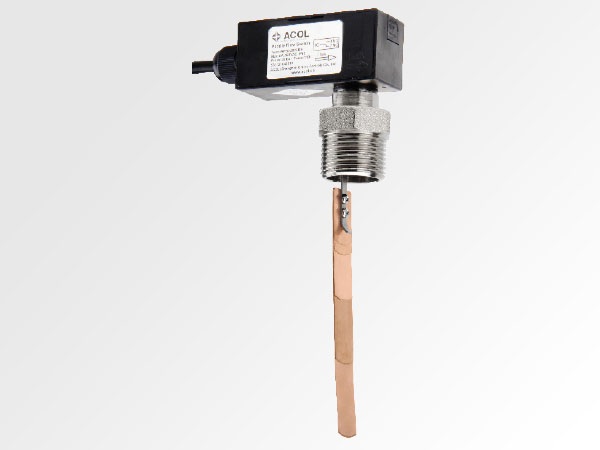

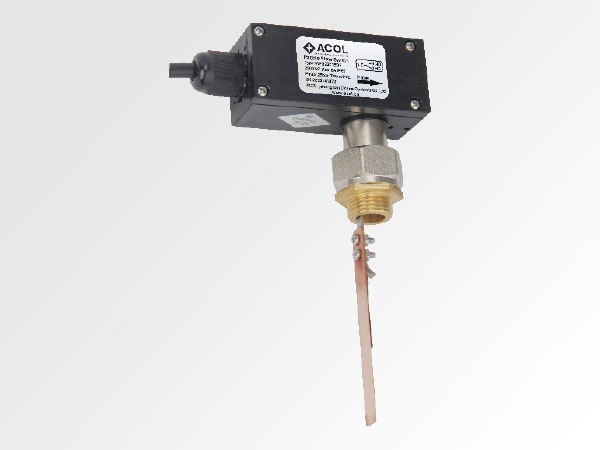

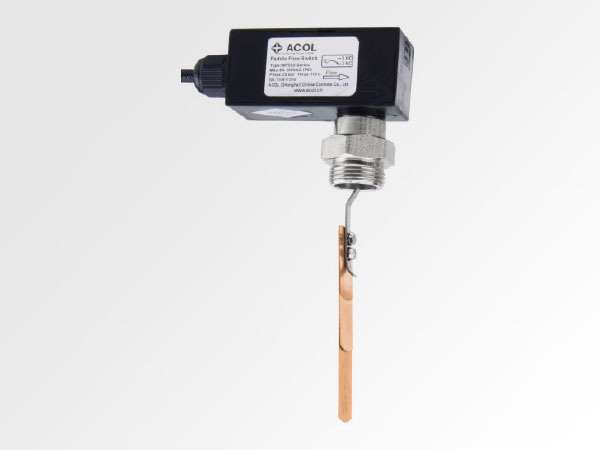

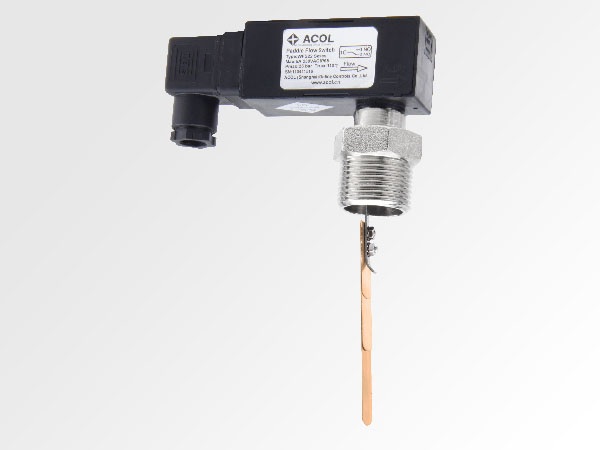

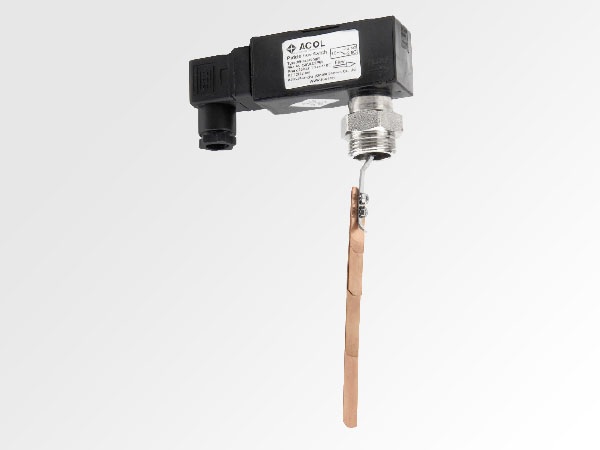

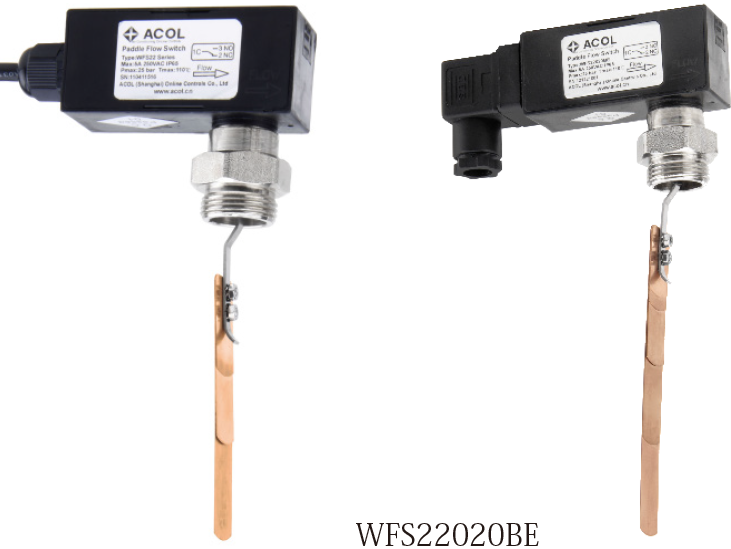

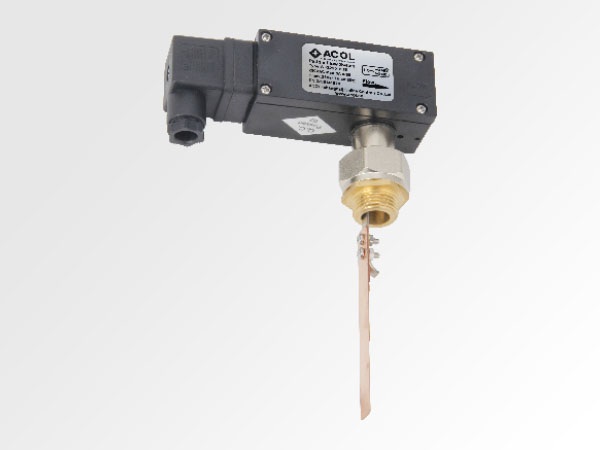

WFS22XXXBE流量开关|挡板式水流开关

发布时间:2024-11-29

关键词:流量开关,流量开关批发,挡板式水流开关安装

描述:上海安巢流量开关厂家生产的挡板式水流开关用于检测单向或双向流动的空气、油和水,介质内不应有缠绕性杂物,电话:021-51695568

销售热线:400-686-6604

分享:

原理、特点




WFS22系列挡板式流量开关是我公司专业从事流量的研究人员在分析目前市场上流量开关的缺点开发的一种全新结构的流量开关,它遵循简单可靠的设计理念,从结构上大大提高了流量开关的可靠性,非传统靶式流量开关所能比拟。机械式流量开关,内置微动触发开关。

极小的压力损失,良好的重复性,抗污能力强。机械部分与电气部分安全隔离。产品不含容易发生故障的波纹管,电气部件不直接与温差大的金属部件接触,不存在电气部件产生冷凝水导致锈蚀的问题,它具有多种类型可供客户选择以适应不同的应用场合。使用进口微动开关作为电气动作部件,通过的电流大,彻底避免了磁敏开关使用不当易损坏的问题,是中央空调和工业流体控制的优选流量保护产品。

应用

气液两用型,可广泛应用于工业自动化/机械设备/空气压缩工业/制冷及空调领域,工业场合具体应用在水冷焊机、激光设备冷却系统、真空镀膜机、电炉、多晶硅铸锭炉等。水流开关磁体不在流动的水道里,可用于污水系统中且能正常工作。

技术参数

△电压:

无状态指示灯时,最大电压可达250V,有状态指示灯时,电压为24VDC±10%

△最大电流:

5A

△接线方式:

DIN 43650A接头/直接附线可选

△输出:

SPDT微动开关,两线/三线输出可选,并可选配带状态指示灯

△耐压:

25bar(可定制更高的承压)

△平均压力损失:

0.01bar(流量最大时)

△工作温度:

-20...90℃

△外壳防护等级:

IP65

△材料:

接液壳体: 镀镍黄铜
挡板: 铍铜片
电气外壳: ABS

适用介质

应用案例

WFS22流量开关保护值的调整方法
WFS22水流开关在水环/地源热泵系统中流量保护的应用


1.多种管径可供选择
2.机械部分与电子部分安全隔离
3.配合DIN插头可以使用于工业场合,可以获得较高的附加值
4.具有较小的断开和复位流量,是中央空调和工业流体控制的优选流量保护产品
5.不含容易导致故障发生的波纹管,电器部件不直接与温差大的金属部件接触,不存在电器部件产生冷凝水导致锈蚀的问题

管径

流量可调范围m3/h(水)

最大允许流量m3/h(水)

挡片1

挡片1、2

挡片1、2、3

挡片1、2、3、4

DN32

1.7(1.4)~1.8(1.5)

--

--

--

6.0

DN40

1.7(1.4)~2.4(2.0)

--

--

--

9.0

DN50

4.5(3.8)~4.9(4.2)

1.2(1.0)~1.4(1.2)

--

--

15.0

DN65

9.5(8.1)~11.2(9.5)

3.2(2.7)~3.6(3.1)

--

--

24.0

DN80

13.5(11.5)~14.8(12.6)

5.9(5.0)~7.4(6.3)

1.4(1.2)~2.7(2.3)

--

36.0

DN100

25.8(21.9)~30.2(25.7)

8.3(7.1)~8.8(7.5)

3.3(2.8)~3.9(3.3)

2.3(2.0)~3.8(3.2)

60.0

DN125

35.5(30.2)~41.6(35.4)

11.7(9.9)~13.1(11.1)

5.1(4.3)~5.8(4.9)

3.1(2.6)~3.8(3.2)

85.0

DN150

49.6(42.2)~54.7(46.5)

14.8(12.6)~16.9(14.4)

6.2(5.3)~6.6(5.6)

4.0(3.4)~4.5(3.8)

110.0

DN200

88.2(75.0)~97.3(82.7)

26.3(22.4)~30.0(25.5)

11.0(9.4)~11.7(9.9)

7.1(6.0)~8.0(6.8)

203.0

DN250

137.7(117.0)~151.9(129.1)

41.1(34.9)~46.9(39.9)

17.2(14.6)~18.3(15.6)

11.1(9.4)~12.5(10.6)

310.0

DN300

198.4(168.6)~218.8(186.0)

59.2(50.3)~67.6(57.5)

24.8(21.1)~26.4(22.4)

16.0(13.6)~18.0(15.3)

440.0

DN350

270.0(229.5)~297.8(253.1)

80.6(68.5)~92.0(78.2)

33.7(28.6)~35.9(30.5)

21.8(18.5)~24.5(20.8)

598.0

DN400

352.7(299.8)~389.0(330.7)

105.3(89.5)~120.2(102.2)

44.0(37.4)~46.9(39.9)

28.4(24.1)~32.0(27.2)

783.0

注:上表流量可调范围参数中,括号外为动作流量点,括号内为复位流量点。


安装

挡板式流量开关的安装位置一般安装在水泵出水口到设备出水口的这段管路中,最好不要安装在水泵的吸入口的管路上,这样容易使水泵无法正常吸水,水流开关也无法打开,对于这点需要特别注意。挡板式水流开关允许水平(塑料部分在上)和垂直安装。

应用中问题

1、调试时如果遇到流量开关不闭合时在确认水流量正常时可以调整流量保护值。判断调节位置正确与否,可以用手沿水流方向推动挡片,要使微动开关闭合位置才合适。
2、使用时请不要扳动塑料壳体,否则将可能导致相对位置变动促使水流开关不动作。
3、对于应用中的其它问题请致电ACOL公司寻求支持。
