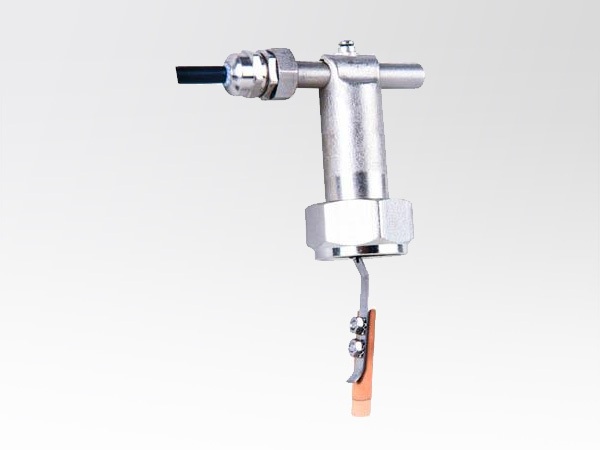

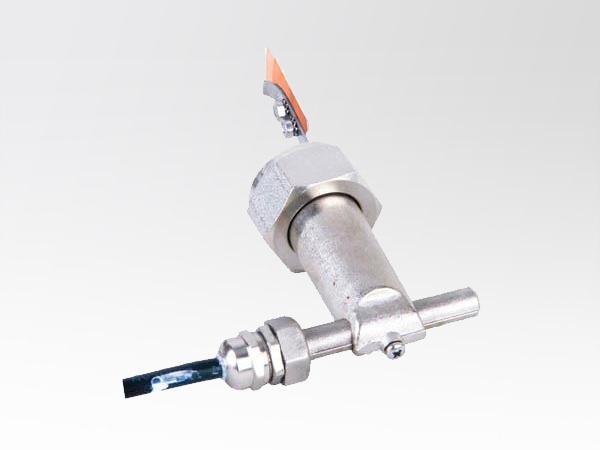

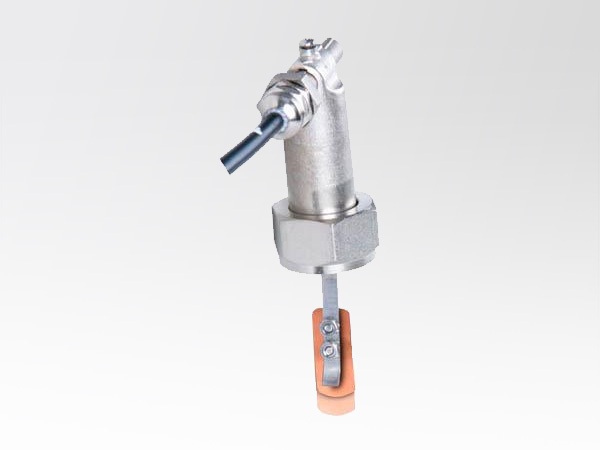

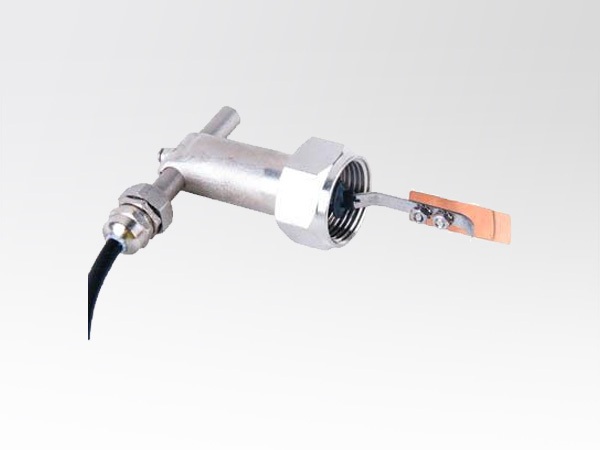

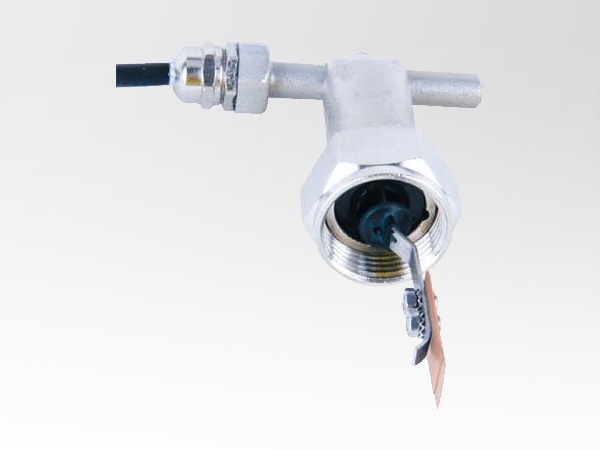

WFS21020BF流量开关厂家|挡板式流量开关

发布时间:2023-11-17

关键词:流量开关厂家,挡板式流量开关,流量开关报价

描述:上海安巢流量开关厂家生产的WFS21020BF系列挡板式流量开关因它属于气液两用型,并具有机械部分与电子部分安全隔离,可广泛用在工业自动化、机械设备、空气压缩工业等领域,产品咨询电话:021-51695568

销售热线:400-686-6604

分享:

原理、特点

WFS21系列挡板式流量开关是我公司专业从事流量的研究人员在分析目前市场上流量开关的缺点开发的一种全新结构的流量开关,它遵循简单可靠的设计理念,从结构上大大提高了流量开关的可靠性,非传统靶式流量开关所能比拟。

机械部分与电子部分安全隔离。产品不含容易导致故障发生的波纹管,电器部件不直接与温差大的金属部件接触,不存在电器部件产生冷凝水导致锈蚀的问题,它具有多种类型可供客户选择以适应不同的应用场合。使用进口磁敏开关作为电气动作部件,它具有较小的断开和复位流量,是中央空调和工业流体控制的优选流量保护产品。

应用

气液两用型,可广泛应用于工业自动化/机械设备/空气压缩工业/制冷及空调领域,工业场合具体应用在水冷焊机、激光设备冷却系统、真空镀膜机、电炉、多晶硅铸锭炉等。水流开关磁体不在流动的水道里,可用于污水系统中且能正常工作。

技术参数

△电压:

250V (max.)

△最大电流及容量:

1A、50VA

△接线方式:

直接附线

△输出:

SPST磁敏开关(工厂设定常开)

△耐压:

25bar,可选择定制50bar

△平均压力损失:

0.01bar(流量最大时)

△工作温度:

-20...90℃

△外壳防护等级:

IP65

△材料:

接液壳体: 镀镍黄铜
挡板: 不锈钢

适用介质

应用案例

WFS21流量开关关于电气输出和流量调整的方法
WFS21流量开关在水环/地源热泵系统中流量保护的应用


挡板式流量开关特点:

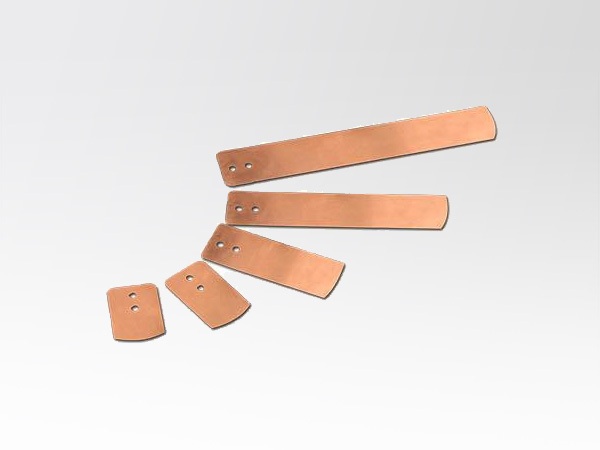

1、不锈钢叶片
2、开关寿命长,稳定性高
3、高性价比
4、设定流量范围大、调整方便
5、挡板式流量开关广泛用于水、气、油等介质测量

管径

型号

流量可调范围l/min(水)

最大允许流量l/min(水)

A(mm)

B(mm)

C(mm)

D(mm)

DN10

WFS21020BF(20)..

2.7(2.3)~3.6(3.1)

10

20

--

--

φ10

DN10

WFS21020BF(23)..

2.4(2.1)~3.3(2.8)

10

24

--

--

φ10

DN10

WFS21020BF(24)..

1.7(1.4)~2.3(2.0)

10

24

13.5

12

--

DN15

WFS21020BF(25)..

3.4(2.9)~4.6(3.9)

20

26

16

12

--

DN15

WFS21020BF(26)..

5.1(4.3)~6.9(5.8)

20

28

--

--

φ10

DN15

WFS21020BF(27)..

3.5(3.0)~4.8(4.1)

20

28

13.5

12

--

DN20

WFS21020BF(28)..

7.6(6.5)~10.3(8.7)

40

28

19

12

--

DN20

WFS21020BF(29)..

8.0(6.8)~10.9(9.2)

40

30

16

12

--

DN20

WFS21020BF(30)..

5.9(5.0)~8.0(6.8)

40

30

22

16

--

DN25

WFS21020BF(31)..

22.7(19.3)~30.7(26.1)

60

32

--

--

φ10

DN25

WFS21020BF(32)..

13.3(11.3)~18.0(15.3)

60

32

19

12

--

DN25

WFS21020BF(33)..

15.4(13.1)~20.8(17.7)

60

34

13.5

12

--

DN32

WFS21020BF(34)..

25.2(21.4)~34.1(29.0)

80

34

16

12

--

DN32

WFS21020BF(35)..

18.6(15.8)~25.2(21.4)

80

34

22

16

--

DN32

WFS21020BF(36)..

26.6(22.7)~36.1(30.6)

80

36

13.5

12

--

DN40

WFS21020BF(37)..

43.6(37.1)~59.0(50.2)

100

36

19

12

--

DN40

WFS21020BF(38)..

46.2(39.3)~62.6(53.2)

100

38

16

12

--

DN40

WFS21020BF(39)..

34.1(29.0)~46.2(39.3)

100

38

22

16

--

DN50

WFS21020BF(40)..

75.3(64.0)~101.8(86.6)

150

40

19

12

--

DN50

WFS21020BF(42)..

59.1(50.2)~79.9(67.9)

150

42

22

16

--

注:1、上表流量可调范围参数中,括号外为动作流量点,括号内为复位流量点。
2、上表流量可调范围参数是基于L=20mm测得。


安装

挡板式流量开关的安装位置一般安装在水泵出水口到设备出水口的这段管路中,最好不要安装在水泵的吸入口的管路上,这样容易使水泵无法正常吸水,水流开关也无法打开,对于这点需要特别注意。挡板式流量开关允许水平(导线部分在上)和垂直安装。

应用中问题

1、调试时如果遇到流量开关不闭合时在确认水流量正常时可通过调整装有磁敏开关的塑料杆的位置即可调整流量。
2、如果流量开关不管在有水流还是没有水流时都闭合,可通过调整装有磁敏开关的塑料杆的位置调整到合适流量。
3、流量开关尽可能不靠近磁场强的场合,比如电机周围,以免开关的动作受到影响。
4、流量开关尽量不要直接控制感性负载,比如直接驱动交流接触器等,否则,有可能致使磁敏开关不能正常闭合或断开。
5、对于应用中的其它问题请致电ACOL公司寻求支持。
